Ιστορία πυροβολισμός όπλα. Συχνά πιστεύουμε ότι η ανάπτυξη οποιουδήποτε φαινομένου συμβαίνει διαδοχικά. Και ότι το ίδιο συνέβη και όσον αφορά την ιστορία των πυροβόλων όπλων. Ότι στην αρχή υπήρχε τόξο, μετά αντικαταστάθηκε από βαλλίστρα, μετά ήρθε να το αντικαταστήσει ένα πυροβόλο όπλο. Ωστόσο, στη συγκεκριμένη περίπτωση, αυτό δεν ίσχυε καθόλου.
Τόσο η βαλλίστρα όσο και τα πυροβόλα όπλα με ανάφλεξη με σπινθήρα έφτασαν στο ιδανικό τους σχεδόν ταυτόχρονα. Ένα άλλο πράγμα είναι ότι η ανάπτυξη της βαλλίστρας έχει επιβραδυνθεί για διάφορους λόγους, αλλά τα πυροβόλα όπλα έχουν αλλάξει σταδιακά.
Ωστόσο, το 1550, τόσο οι βαλλίστρες όσο και τα ιππικά τροχοφόρα πιστόλια ήταν περίπου ίσα ως προς την τελειότητα, την πολυπλοκότητα και τα χαρακτηριστικά μάχης τους. Και στο μέλλον, οι βαλλίστρες συνέχισαν να χρησιμοποιούνται για κυνήγι για μεγάλο χρονικό διάστημα. Και έτσι έγινε αυτό, καθώς και οι πιο πρόσφατες και πιο εξελιγμένες βαλλίστρες που υπήρχαν παράλληλα με το φυτίλι και τα τροχοφόρα συστήματα φορητών όπλων, θα σας πούμε σήμερα.
Κινεζική επαναλαμβανόμενη βαλλίστρα της δυναστείας Μινγκ. Εικονογράφηση από την κινεζική εγκυκλοπαίδεια, περ. 1700–1725
Ιστορία της βαλλίστρας
Ας ξεκινήσουμε με την ωραιότατη αρχαιότητα.
Το 500 π.Χ. μι. ο Κινέζος Sun Tzu στο έργο του «The Art of War» αναφέρει ισχυρές βαλλίστρες, οι οποίες είναι καβαλέτα τόξα.
Από το 400 π.Χ. μι. Οι Έλληνες χρησιμοποιούν βαλλίστρα - γκαστραφέ.
Γαστραφή του Ήρωνα Αλεξανδρείας. Σχέδιο από το χειρόγραφο του κώδικα «Φαρισίν» με προσθήκες στα ελληνικά. Εθνική Βιβλιοθήκη της Γαλλίας
Την περίοδο από το 206 π.Χ. μι. έως το 220 μ.Χ μι. η βαλλίστρα γίνεται ένα κοινό όπλο των πολεμιστών και των κυνηγών της δυναστείας των Χαν.
Περίπου το 100 μ.Χ. μι. Η Κίνα χρησιμοποιεί ήδη επαναλαμβανόμενες βαλλίστρες. Οι Ρωμαίοι (στην εποχή της αυτοκρατορίας), και μετά οι Βυζαντινοί, γνώριζαν τη βαλλίστρα με το όνομα solenarion, αλλά δεν τη χρησιμοποιούσαν ευρέως. Ακόμα και οι Πίκτες το γνώριζαν και το χρησιμοποιούσαν.
Και το 1100 ήταν ήδη ευρέως γνωστός στην Ευρώπη. Το 1139 ο Πάπας Ιννοκέντιος Β' απαγορεύει τη χρήση της βαλλίστρας εναντίον των χριστιανών.
Η παλαιότερη απεικόνιση αναβάτη με βαλλίστρα είναι από καταλανικό χειρόγραφο του 1086. Στη μικρογραφία βρίσκονται οι τέσσερις καβαλάρηδες της Αποκάλυψης. Αρχείο του καθεδρικού ναού στην πόλη Burgo de Osma-Ciudad de Osma, Ισπανία
Το 1199, ο Ριχάρδος ο Λεοντόκαρδος, ένθερμος πρωταθλητής των βαλλίστρων, τραυματίστηκε θανάσιμα ακριβώς από μια βαλλίστρα κατά τη διάρκεια της πολιορκίας του Κάστρου Chalus στην Ακουιτανία.
Στα τέλη του XNUMXου αιώνα, το μακρύ τόξο αντικαθιστά το τόξο στην Αγγλία, αλλά το τόξο είναι ακόμα δημοφιλές στην ηπειρωτική Ευρώπη.
Στις αρχές του XNUMXου αιώνα εμφανίστηκαν βαλλίστρες με τόξα από χάλυβα.
Crossbowmen XI-XIII αιώνες. Στις πρώτες κιόλας ευρωπαϊκές βαλλίστρες, η χορδή τραβήχτηκε με το χέρι. Αλλά ήδη οι αγγλο-νορμανδοί βαλλίστρες του 5ου αιώνα χρησιμοποίησαν το απλούστερο μπλοκ (3) για αυτό. Τα άγκιστρα ζώνης (4, 6) χρησιμοποιήθηκαν επίσης για τάνυση. Με τη βοήθειά τους, βάζοντας το πόδι του στον αναβολέα, ο βαλλίστρας τράβηξε το κορδόνι με το πόδι του (7, 8). Ο εξοπλισμός ενός βαλλίστρας (10) του 9ου αιώνα ήταν μάλλον ογκώδης, καθώς περιελάμβανε απαραιτήτως μια ασπίδα pavese. Τα βέλη χρησιμοποιήθηκαν και φτερωτά (7) και μη φτερωτά (1), ακόμη και εμπρηστικά (2002). Γενικά, η βαλλίστρα ήταν για πολύ καιρό μια πολύ απλή συσκευή (125). Εικονογράφηση από το βιβλίο των Liliana και Fred Funken «Εγκυκλοπαίδεια όπλων και στρατιωτική φορεσιά. Μεσαίωνας. VIII-XV αιώνες: Πανοπλίες και όπλα. Φρούρια και πολιορκητικές μηχανές. Ιπποτικά τουρνουά και οικόσημα. Μ.: Astrel, XNUMX, σελ. XNUMX
Κυνηγετική βαλλίστρα με τετράτροχο συρματόσχοινο βαρούλκο, παρέχοντας τη δυνατότητα πολύ ισχυρής τάσης βαλλίστρας. Κατασκευάστηκε μεταξύ 1499 και 1514. Τέτοιες βαλλίστρες έγιναν ευρέως διαδεδομένες κατά τα χρόνια του Εκατονταετούς Πολέμου. Λοιπόν, αργότερα χρησιμοποιήθηκαν ως κυνηγετικό όπλο. Μουσείο Kunsthistorisches της Βιέννης, Νέο Κάστρο, Κυνήγι και Οπλοστάσιο
Παραδόξως, τέτοιες βαλλίστρες ήταν σε χρήση στην Αγγλία για πολύ μεγάλο χρονικό διάστημα. Εδώ έχουμε μια βαλλίστρα με βαρούλκο 1700-1799. Βασιλική Άρσεναλ, Λιντς
Και έτσι είναι διατεταγμένο το ίδιο το βαρούλκο. Κατασκευάστηκε το 1631-1670. Βασιλική Άρσεναλ, Λιντς
Στους XIV-XV αιώνες. η βαλλίστρα γίνεται το τυπικό όπλο των Γάλλων και Φλαμανδών πολιτών που υπερασπίζονται τις πόλεις τους. Το 1521–1524 Οι βαλλίστρες συμμετέχουν ενεργά στις εκστρατείες των κατακτητών Cortes και Pizarro στον Νέο Κόσμο.
Βαλλί του κόμη Ulrich V της Βυρτεμβέργης (1413–1480), με ημερομηνία 1460. Αποδίδεται στον Heinrich Heid von Winterthur, πιθανώς Ελβετό. Αυτή είναι η παλαιότερη γνωστή χρονολογημένη βαλλίστρα που υπάρχει. Δείχνει τους βραχίονες της Βυρτεμβέργης και της Σαβοΐας που αναφέρονται στον ιδιοκτήτη της, κόμη Ούλριχ Ε΄ της Βυρτεμβέργης (1413–1480) και την τρίτη σύζυγό του, την πριγκίπισσα Μαργαρίτα της Σαβοΐας (1420–1479). Πάνω από τη σκανδάλη είναι μια γερμανική ευλογία γραμμένη με εβραϊκά γράμματα. Αυτό είναι ένα σπάνιο και πρώιμο αντίγραφο της εβραϊκής γραφής σε ένα προσωπικό αντικείμενο που προορίζεται για έναν Χριστιανό κυρίαρχο. Μπορεί να μεταφραστεί ως "Να προσέχεις τον Θεό και να είσαι γενναιόδωρος!" ή "Θεέ μου, καλά!" Υλικό: ξύλο (ευρωπαϊκός γαύρος), κέρατο, ζωικό νεύρο, ελαφοκέρατο, φλοιός σημύδας, κράμα σιδήρου, κράμα χαλκού. Διαστάσεις: μήκος 71,2 cm). Βάρος 2 g, Metropolitan Museum of Art, Νέα Υόρκη
Τοποθέτηση τόξου σε αυτή τη βαλλίστρα. Μητροπολιτικό Μουσείο Τέχνης, Νέα Υόρκη
"Nut" - η κύρια λεπτομέρεια της σκανδάλης βαλλίστρας, πριν από το 1272. Βάρος 8 g, Metropolitan Museum of Art, Νέα Υόρκη
Παραδοσιακά, το τόξο της βαλλίστρας ήταν κατασκευασμένο από ξύλο. Όμως τα τόξα από τα κέρατα ενός προβάτου του βουνού είναι γνωστά. Και ήδη τον XNUMXο αιώνα, εμφανίστηκαν βαλλίστρες με τόξα από χάλυβα, με αυξημένη ισχύ.
Επιστροφή του Καρόλου VI μετά τη μάχη του Ρούζενμπεκ (1382). Μικρογραφία από τα Χρονικά του Froissart, XNUMXος αιώνας. Σε πρώτο πλάνο είναι ένας βαλλίστρας με έναν «αγγλικό γιακά» στη ζώνη του. Εθνική Βιβλιοθήκη της Γαλλίας
Τον XNUMXο αιώνα, τα πυροβόλα όπλα άρχισαν να αντικαθιστούν σταδιακά τις βαλλίστρες από στρατιωτικά οπλοστάσια στην Ευρώπη, όπου χρησιμοποιήθηκαν κυρίως για κυνήγι (κυρίως για πουλερικά) και για σκοποβολή.
Universal βαλλίστρα-μπαλέστερ για σφαίρες και βέλη σε συνδυασμό με όπλο σπιρτόκλειδας. Κατασκευάστηκε περίπου. 1570–1600 Το γυαλισμένο και χαραγμένο ένθετο κέρατου που απεικονίζει τρόπαια όπλων βασίζεται σε σχέδια του Jakob Floris (1524–1581) που δημοσιεύθηκαν στην Αμβέρσα το 1564. Το τόξο αργότερα αντικαταστάθηκε με νέο. Μητροπολιτικό Μουσείο Τέχνης, Νέα Υόρκη
Αλλά με αυτόν τον τρόπο γινόταν πάνω του το όπλισμα του τόξου. Όλα τα μεταγενέστερα συστήματα με έλεγχο κλείστρου με χρήση μοχλού κάτω από το αντιβράχιο θα μπορούσαν κάλλιστα να βασίζονται σε αυτό το συγκεκριμένο σχέδιο. Μητροπολιτικό Μουσείο Τέχνης, Νέα Υόρκη
Ταυτόχρονα, εμφανίστηκαν ακόμη και υβριδικά όπλα, δηλαδή μια βαλλίστρα σε συνδυασμό με σπιρτόκλαδο ή τροχοφόρο μουσκέτο. Είναι σαφές ότι τέτοια όπλα παραγγέλθηκαν από τους πλοιάρχους αποκλειστικά για τη διασκέδαση των ευγενών. Και τέτοια συστήματα δεν είχαν μεγάλη αξία. Αλλά ανέπτυξαν τη δεξιοτεχνία των κατασκευαστών τους.
1894–1895 Οι Κινέζοι χρησιμοποιούν επαναλαμβανόμενες βαλλίστρες στον πόλεμο με την Ιαπωνία.
1914–1918 Οι αυτοσχέδιοι εκτοξευτές χειροβομβίδων βαλλίστρας χρησιμοποιούνται στα χαρακώματα του Πρώτου Παγκοσμίου Πολέμου.
Αρχή
Είναι ενδιαφέρον ότι η ίδια η αρχή της τοποθέτησης του τόξου στο κοντάκι παρέμεινε πρακτικά αμετάβλητη όλο αυτό το διάστημα, αλλά ο μηχανισμός τάνυσης του τόξου υποβλήθηκε σε αλλαγές, οι οποίες συνδέονταν σαφώς με την αύξηση της ισχύος του τόξου.
Λοιπόν, το ίδιο γαστραφέ των αρχαίων Ελλήνων τσακίστηκε λόγω του γεγονότος ότι ο σκοπευτής το ακούμπησε σε κάτι στερεό και ακούμπησε στο στομάχι του στο στομάχι του (εξ ου και το όνομά του).
Οι Ρωμαίοι ήξεραν και τη βαλλίστρα, την έλεγαν σοληνάριο. Ωστόσο, ο σπάγκος του τόξου σε αυτό τραβήχτηκε με το χέρι. Επομένως, η δύναμή του ήταν μικρή. Και επειδή χρησιμοποιούνταν κυρίως για κυνήγι. Παρεμπιπτόντως, στο ποίημα του Firdowsi "Shah-name" η βαλλίστρα αναφέρεται ως όπλο ειδικά για κυνήγι.
Στην αρχή, οι βαλλίστρες τραβήχτηκαν με γάντζους ζώνης, ένα βαρούλκο με σύστημα ανύψωσης αλυσίδας. Και τον XNUMXο αιώνα, εμφανίστηκε επίσης το λεγόμενο "πόδι της κατσίκας" - ένας μοχλός στερεωμένος στο κρεβάτι μιας βαλλίστρας και τραβώντας το τόξο προς τα πίσω. Οι βαλλίστρες αυτού του συστήματος ήταν πιο γρήγορες από αυτές που τραβούνταν με ένα βαρούλκο. Αλλά ήταν πιο αδύναμοι.
"Μπόδι κατσίκας" του τέλους του XV - αρχές του XVI αιώνα. Μήκος 49,8 εκ. Βάρος 713 γρ. Μητροπολιτικό Μουσείο Τέχνης, Νέα Υόρκη
Τον XNUMXο αιώνα, οι βαλλίστρες-μπαλίστριες, που εκτόξευαν σφαίρες από μόλυβδο (καθώς και από πηλό), εξαπλώθηκαν. Ένα κύπελλο ενισχύθηκε στο κορδόνι του τόξου για μια τέτοια σφαίρα και αντί για παξιμάδι, ο μηχανισμός σκανδάλης τους ήταν εξοπλισμένος με μια κάθετη κατερχόμενη ράβδο που έμπαινε στη θηλιά στο κύπελλο.
Ένα μπαλάκι με βαλλίστρα που χρονολογείται από το 1573. Το έργο είναι βορειοϊταλικό ή γαλλικό, πιθανότατα Σαβοΐας. Υλικό: ατσάλι, ξύλο (κεράσι, μαόνι), κέρατο, ελεφαντόδοντο. Μήκος 95,9 εκ. Βάρος 1. Metropolitan Museum of Art, Νέα Υόρκη
Ballester, Αγγλία (1700–1740). Βασιλική Άρσεναλ, Λιντς
Κυνηγετικό ballester 1580. Επίσης με μηχανισμό μοχλού κάτω από το κοντάκι. Τέτοιες βαλλίστρες δεν απαιτούσαν ούτε «πόδι κατσίκας» ούτε βαρούλκο. Μητροπολιτικό Μουσείο Τέχνης, Νέα Υόρκη

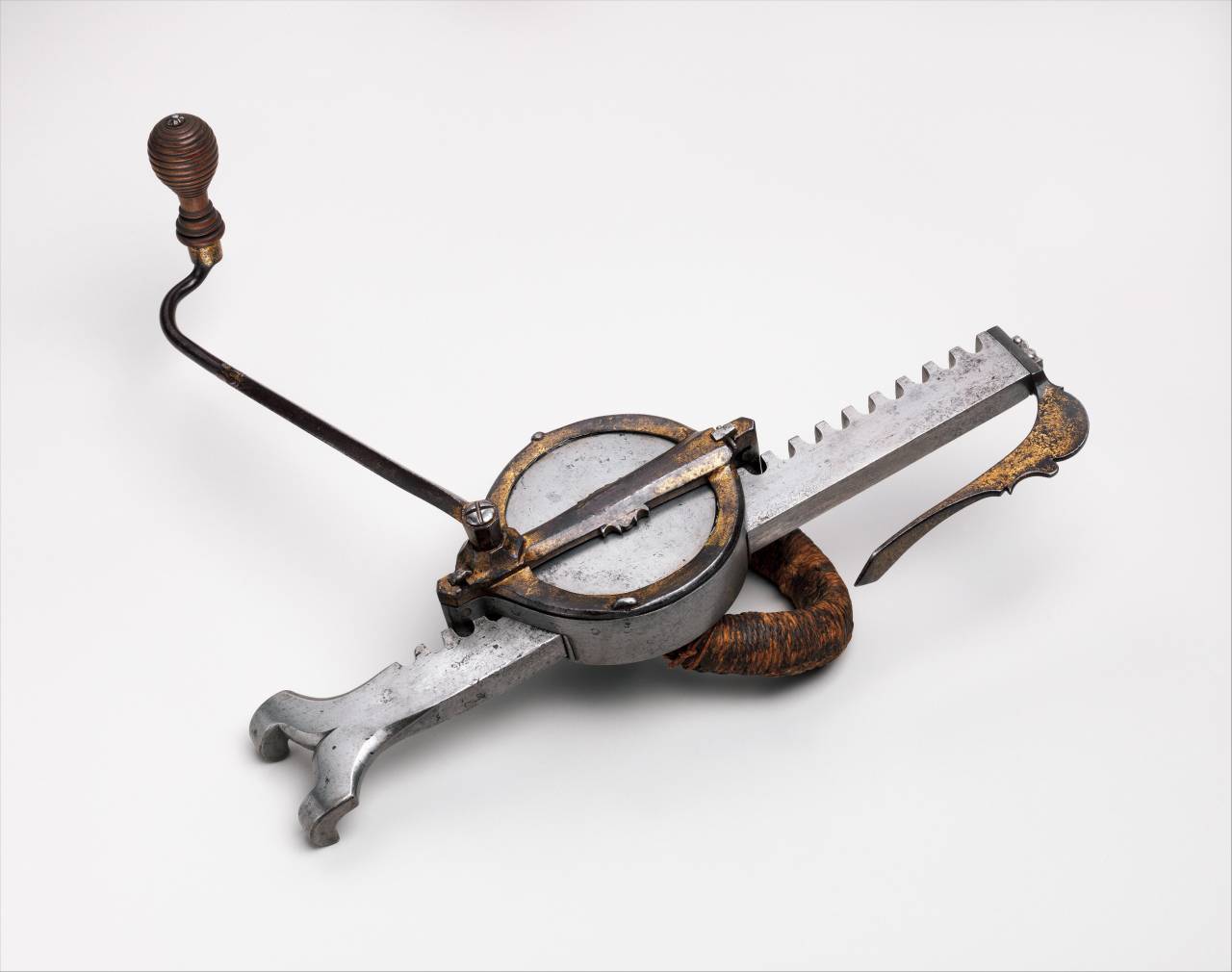

Αλλά γύρω στο 1450, εμφανίστηκε το λεγόμενο «κολάρο της Νυρεμβέργης», ένα κρανεκίν ή «πικάπ», το οποίο ήταν μια αφαιρούμενη συσκευή για το τέντωμα του τόξου μιας βαλλίστρας οποιασδήποτε αντοχής. Και αυτό ώθησε αμέσως τους δημιουργούς των βαλλίστρων να αναπτύξουν όχι μόνο μεγάλες και ισχυρές βαλλίστρες - ισχυρές λόγω του μεγέθους του τόξου, αλλά και μικρές, αλλά με ατσάλινο τόξο.
Εμφανίστηκαν πολύ μικρές βαλλίστρες (τις έλεγαν Kranekin) ειδικά για αναβάτες, τις οποίες μπορούσαν να φορτίσουν χωρίς να κατέβουν από τη σέλα. Και αμέσως εμφανίστηκαν στο πεδίο της μάχης αποσπάσματα έφιππων βαλλίστρων, πράγμα που δεν συνέβαινε πριν, πυροβολώντας από απόσταση τους ιππείς και το πεζικό του εχθρού. Υπήρχε μάλιστα θέση «μεγάλου κυρίου των βαλλίστρων», η δεύτερη πιο σημαντική στη Γαλλία μετά τον μεγάλο αστυφύλακα.
«Πύλη της Νυρεμβέργης», που κατασκευάστηκε μεταξύ 1508 και 1519. Ανήκε στον Αυτοκράτορα Μαξιμιλιανό Ι. Μουσείο Τέχνης και Ιστορίας της Βιέννης, Νέο Κάστρο, Αυλικό Κυνήγι και Οπλοστάσιο
Μεγάλος Κράνεκιν. ΕΝΤΑΞΕΙ. 1575–1650 Μάλλον Σαξονική. Υλικό: χάλυβας, ξύλο (μάλλον δαμάσκηνο), κράμα χαλκού, χρυσός, κάνναβη, υφάσματα (πιθανόν λινό). Μήκος 47,1 cm. Βάρος 5,838 γρ. Δηλαδή, αυτός ο βοηθητικός μηχανισμός ζύγιζε περισσότερο από ένα σύγχρονο τουφέκι με φυσίγγια. Αλλά εκτός από το Kranekin, ο βαλλίστρας χρειαζόταν και την ίδια τη βαλλίστρα και μετά μια φαρέτρα με βέλη. Μητροπολιτικό Μουσείο Τέχνης, Νέα Υόρκη
Έτσι το 1550, τόσο η βαλλίστρα όσο και τα ιππικά τροχοφόρα πιστόλια ήταν περίπου στο ίδιο επίπεδο τόσο σε πολυπλοκότητα όσο και ως προς τις μαχητικές τους ιδιότητες.
Πυροβόλα όπλα βαλλίστρες αναγκαστικά έξω
Και, ωστόσο, τα πυροβόλα όπλα βαλλίστρας εξαναγκάστηκαν.
Κάρολος Θ΄, Βασιλιάς της Γαλλίας 1560–1574 απέκλεισε εντελώς τη βαλλίστρα από τον στρατιωτικό εξοπλισμό, δηλώνοντας ότι, ως όπλο, είχε καταστεί άχρηστη. Και κάλεσε όλους τους τοξότες και τους βαλλίστρους να οπλιστούν με αρκέμπους.
Το τόξο επέζησε στον αγγλικό στρατό μέχρι το 1595. Και επίσης ακυρώθηκε.
Λοιπόν, ο λόγος, νομίζω, είναι ξεκάθαρος. Η φροντίδα μιας βαλλίστρας ήταν πιο δύσκολη από τη φροντίδα ενός πιστολιού ή ενός μουσκέτου. Και τα βέλη καταλάμβαναν περισσότερο χώρο στον εξοπλισμό από την πυρίτιδα και τις σφαίρες. Ήταν πιο δύσκολο να γίνει πράξη, γι' αυτό όμως χρειαζόταν σωματική δύναμη. Ενώ το arquebus ήταν αρκετό μόνο για να σηκώσει, να στοχεύσει και να τραβήξει τη σκανδάλη. Επιπλέον, το ίδιο «κολάρο της Νυρεμβέργης» ήταν ένα προϊόν αρκετά βαρύ και υψηλής έντασης μετάλλων.
Και πάλι, ήταν η βαλλίστρα που πρότεινε στους οπλουργούς την ιδέα των όπλων με τουφέκια, επειδή πολλές βαλλίστρες έριχναν ακόμη και τότε βέλη που περιστρέφονταν κατά την πτήση. Και αυτή η περιστροφή τους αύξησε σημαντικά την ακρίβεια του χτυπήματος του στόχου.
Αλλά οι βαλλίστρες κυνηγιού κατασκευάστηκαν και χρησιμοποιήθηκαν για πολύ μεγάλο χρονικό διάστημα. Και έγιναν πραγματικά έργα τέχνης όπλων.
Βαλλίστρα κατασκευασμένη από τον Johann Gottfried Haenisch the Elder, με ημερομηνία 1742. Αυτό είναι ένα από μια σειρά βαλλίστρων που σχεδίασε ο Henisch ο Πρεσβύτερος για την αυλή του Friedrich August II, εκλέκτορα της Σαξονίας από το 1733 έως το 1763 και του βασιλιά August III της Πολωνίας από το 1734 έως το 1736. Μήκος 73,2 cm; πλάτος 63,3 cm; 4817; kranekin (χωρίς μανιβέλα) 36,2 cm; μήκος μανιβέλας 27,3 εκ. Metropolitan Museum of Art, Νέα Υόρκη
Το κοντάκι αυτής της βαλλίστρας με μια σκηνή κυνηγιού χαραγμένη στο κόκκαλο. Μητροπολιτικό Μουσείο Τέχνης, Νέα Υόρκη
Και, φυσικά, όπως σημειώθηκε παραπάνω, απαιτούνταν βέλη για βαλλίστρες. Και ήταν πολύ πιο δύσκολο να κατασκευαστούν από τις απλές σφαίρες μολύβδου.
Εκτός από τους άξονες του ίδιου πάχους και βάρους, ήταν απαραίτητο να σφυρηλατηθούν ατσάλινα άκρα, «τετράγωνα», όπως τα αποκαλούσαν οι σκοπευτές. Αν και οι άκρες σε χρήση ήταν πολύ διαφορετικές, συμπεριλαμβανομένων εκείνων με τη μορφή ανάποδης μισοφέγγαρου. Όλα αυτά έκαναν τη χρήση βαλλίστρων πιο ακριβή από τα πυροβόλα όπλα, χωρίς να δίνουν ιδιαίτερα πλεονεκτήματα.
Τόσο οι βαλλίστρες όσο και οι μουσκέτες έριχναν περίπου 1550-1 βολές ανά λεπτό το 2.
Αιχμές βελών για βαλλίστρα. Μητροπολιτικό Μουσείο Τέχνης, Νέα Υόρκη
