Το απλούστερο μοντέλο πυραύλων είναι ένας πύραυλος, ο οποίος μπορεί να εκτοξευθεί από μια συνηθισμένη σφεντόνα. Αυτά τα μοντέλα κατασκευάστηκαν από τους μαθητές «Α» της τάξης 47 του σχολείου της Penza πριν από αρκετά χρόνια
«Πετάξτε, πετάξτε, πετάξτε ρουκέτες,
ήρθε η ώρα να λύσουμε τους γρίφους,
και όλα τα γήινα μυστικά και μυστήρια να αποκαλυφθούν.
Και τα μυστικά βρίσκονται στην πορεία,
απλά πρέπει να μπορείς να τα βρεις
απλά πρέπει να μπορείς να τα βρεις
και παρελθόν, παρελθόν, παρελθόν για να μην περάσει.
(Τραγούδι από το τηλεοπτικό πρόγραμμα της τηλεόρασης του Λένινγκραντ
Δεκαετία του '60 του περασμένου αιώνα "Επιχείρηση" Sirius-2 ")
ήρθε η ώρα να λύσουμε τους γρίφους,
και όλα τα γήινα μυστικά και μυστήρια να αποκαλυφθούν.
Και τα μυστικά βρίσκονται στην πορεία,
απλά πρέπει να μπορείς να τα βρεις
απλά πρέπει να μπορείς να τα βρεις
και παρελθόν, παρελθόν, παρελθόν για να μην περάσει.
(Τραγούδι από το τηλεοπτικό πρόγραμμα της τηλεόρασης του Λένινγκραντ
Δεκαετία του '60 του περασμένου αιώνα "Επιχείρηση" Sirius-2 ")
Η δημιουργικότητα είναι παντού γύρω μας. Πάντα ήταν και θα είναι ότι, ενώ κερδίζουμε σε ένα, χάνουμε ταυτόχρονα κάτι σε ένα άλλο. Στην ΕΣΣΔ, λοιπόν, υπήρχαν πολλά πράγματα που χάσαμε, και είναι κρίμα για αυτό το χαμένο.
Για παράδειγμα, έχουμε χάσει πολλά καλά πράγματα από την τηλεόρασή μας. Πάρτε τουλάχιστον την τηλεόραση Penza μας...
Οι μεταδόσεις μας ξεκίνησαν το 1959. Κάθε μέρα μετά από τοπικό Ειδήσεις στις 19:00 προβλήθηκε ταινία μεγάλου μήκους ή συναυλία «κατ' απαίτηση των εργαζομένων». Αλλά έβλεπα και συναυλίες, γιατί υπήρχαν ο Mirov και ο Novitsky, και οι επαναλήψεις του Arkady Raikin και τραγούδια από τις αγαπημένες μου ταινίες.
Η τηλεόρασή μας, για παράδειγμα, ανέβασε και μαγνητοσκοπούσε τηλεοπτικές παραστάσεις με τη συμμετοχή ηθοποιών από το περιφερειακό δραματικό θέατρο, μεταξύ των οποίων δύο φανταστικές: "Planet of the Ted" και "Journey to the Morning Star" του G. Gubarev. Υπήρχαν πολύ αστεία σατιρικά προγράμματα: «Τηλεοπτικό φυτίλι» και «Φιτίλι αλληλογραφίας». Προγράμματα μεταδόθηκαν από τη Μόσχα, για παράδειγμα, το ίδιο «Μπλε φως», «Κολοκυθάκια 13 καρέκλες» ή «Εκατό ιδέες δύο φίλων», αλλά και προγράμματα από την τηλεόραση του Λένινγκραντ. Και από το Λένινγκραντ υπήρχε ένα ευχάριστο εκπαιδευτικό πρόγραμμα για παιδιά "Operation" Sirius-2 ".
Η πλοκή ήταν πολύ ασυνήθιστη. Δύο εξωγήινοι πέταξαν στη Γη από τον πλανήτη του αστεριού Sirius-2 - Ρομπότ Ο Trix (έπαιξε το ρομπότ John στην ταινία "Planet of Storms") και ο Mecha - δημιουργήθηκαν για να ζευγαρώσουν μαζί του, αλλά όχι τόσο θεαματικό, παρόμοιο με τον Samodelkin από το καρτούν. Είναι αλήθεια ότι δεν έφτιαχναν σπιτικά προϊόντα σε αυτό, αλλά μίλησαν πολύ ενδιαφέροντα για τα επιτεύγματα της επίγειας επιστήμης και τεχνολογίας.
Και το πρόγραμμα "Εκατό ιδέες δύο φίλων" ήταν πολύ ενδιαφέρον ακριβώς επειδή εκεί, κατά τη διάρκεια ενός προγράμματος, έδειξαν πώς να φτιάξουν αυτό ή εκείνο το σπιτικό προϊόν. Για παράδειγμα, μια κάμερα από ένα σπιρτόκουτο. Και, ακολουθώντας τη συμβουλή του προγράμματος, έφτιαξα ένα τέτοιο "fotik" και λειτούργησε. Αν και έπρεπε να συνηθίσουν να βγάζουν φωτογραφίες, και γρήγορα το βαρέθηκα!
Αλλά μου άρεσε η ίδια η ιδέα ενός τέτοιου προγράμματος με παιδιά (όχι σαν το "Skillful Hands", το οποίο φιλοξενούσαν γυναίκες και ο λαγός Stepashka) και μετά το χρησιμοποίησα ήδη στο πρόγραμμά μου στην τηλεόραση Penza "Let's make παιχνίδια».
Η μεταγραφή γινόταν μια φορά το μήνα και αυτό ήταν αρκετό για να προετοιμαστούμε κατάλληλα για την επόμενη μετά την τελευταία. Όπως ήταν φυσικό, σκεφτόμουν συνεχώς να μου το ξανακάνω και μια μέρα κάτι μου συνέβη.
Το βράδυ είδα ένα όνειρο. Το ότι κατέληξα σε ένα θερμικό μηχάνημα για την κατασκευή εξαρτημάτων από αφρό. Και όχι απλώς το εφηύρε, αλλά το έφτιαξε και άρχισε να το χρησιμοποιεί. Το όνειρο ήταν τόσο αληθινό, τόσο, θα έλεγα, απτό που ... ξύπνησα κιόλας. Και για να μην το ξεχάσω, ζήτησα από τη γυναίκα μου να μου υπενθυμίσει ότι βρήκα μια μηχανή επεξεργασίας αφρού. "Υπνος!" γάβγιζε, και... αυτό ήταν το τέλος, γιατί με πήρε ο ύπνος ακριβώς εκεί.
Το πρωί, φυσικά, δεν θυμόμουν τίποτα από αυτό που συνέβη. Αλλά η γυναίκα μου θυμήθηκε ότι «δεν την άφησα να κοιμηθεί το βράδυ!», και με επέπληξε ανάλογα. Και - για ένα θαύμα! Αμέσως θυμήθηκα τα πάντα και αμέσως πήγα να σχεδιάσω ένα σκίτσο της μηχανής. Το ζωγράφισα, σκέφτηκα ότι θα λειτουργούσε και ... έστειλα το σχέδιο στο περιοδικό "Modeler-Constructor". Σύντομα έφτασε ένα γράμμα από εκεί:
«Ο αφρός σας τόρνος είναι πέρα από έπαινο. Προετοιμασία υλικού για δημοσίευση!
Δηλαδή βαθμολογήθηκε σε περιοδικό πριν ακόμα το φτιάξω. Έπρεπε όμως να το φτιάξω, γιατί ο εκδοτικός οίκος Polymya, όπου επρόκειτο να εκτυπωθεί το βιβλίο μου, απαιτούσε για κάθε σπιτικό προϊόν να στέλνεται όχι μόνο ένα διάγραμμα ή σχέδιο, αλλά και μια φωτογραφία που να επιβεβαιώνει την κατασκευή του.
Το έφτιαξα λοιπόν και φρόντισα να είναι ιδανικό πρώτα από όλα για τον κύκλο μοντελοποίησης πυραύλων, γιατί σου επιτρέπει να φτιάχνεις εύκολα και απλά θήκες για μοντέλα πυραύλων. Και όχι μόνο οι γάστρες, αλλά και οι κώνοι της μύτης.
Έδειξα αυτό το μηχάνημα στην τηλεοπτική μου εκπομπή "The Stars Are Calling" και ακριβώς στον αέρα μπροστά στους θεατές έφτιαξα πρώτα ένα σώμα πυραύλου με εσωτερικό κενό για τον κινητήρα και μετά έναν κώνο μύτης. Είναι αλήθεια ότι μέσα σε αυτό έπρεπε να τοποθετηθεί έρμα, αφού βγήκε πολύ ελαφρύ. Τελικά τι είναι πύραυλος; Πρόκειται για μια γεωμετρική φιγούρα που μπορεί εύκολα να φτιάξει κάθε τόρνος. Και μόνο σε τέτοια, αλλά μόνο θερμομηχανή, μπορούν να γίνουν σε μεγάλες ποσότητες και σε κούπες μοντελοποίησης πυραύλων!
Η συσκευή και η αρχή λειτουργίας του είναι ξεκάθαρα από το σχήμα που δίνεται εδώ.
Η βάση του, όπως κάθε τόρνος, είναι το πλαίσιο (6) - μια τεράστια ξύλινη σανίδα και δύο πλαϊνά ράφια: οι μπροστινές και οι πίσω κεφαλές (2 και 9). Ένα ή δύο ρουλεμάν (3) πρέπει να στερεωθούν στην κεφαλή και να περαστεί μέσα από αυτά ένας μεταλλικός σωλήνας με σπείρωμα για τη λαβή κίνησης (1) και ένα τσοκ σύσφιξης (5), το οποίο, για παράδειγμα, μπορεί να χρησιμοποιηθεί ως έτοιμο έφτιαξε κλιπ από το μηχάνημα Skillful Hands, το οποίο, πιθανότατα, έχει κάποιος άλλος. Ωστόσο, το να το κάνετε μόνοι σας δεν είναι επίσης πρόβλημα.
Στερεώνεται σε μεταλλικό σωλήνα με βίδα (4). Ο σφιγκτήρας στην ουρά είναι επίσης διατεταγμένος με παρόμοιο τρόπο, αλλά η απόσταση μεταξύ τους καθορίζεται ανεξάρτητα, καθώς εξαρτάται από το προγραμματισμένο μήκος των σωμάτων πυραύλων σας. Αλλά εκεί θα χρειαστεί να τοποθετήσετε τον σωλήνα (10), η μεταλλική ράβδος δεν μπορεί να χρησιμοποιηθεί.
Το σώμα του μελλοντικού μοντέλου επεξεργάζεται με ένα ζεστό σύρμα νιχρώμου (7), τοποθετημένο σε έναν εντατήρα, που αποτελείται από μέρη 13–17. Η στάση 8 παρέχεται για εργασία με φιγούρα κόφτη.
Για να κατασκευαστεί το κυλινδρικό τμήμα του σώματος του πυραύλου, ένα αφρώδες πλαστικό "τσοκ" σφίγγεται μεταξύ των φυσιγγίων (5), μετά από το οποίο εφαρμόζεται τάση στο σύρμα νιχρώμου από τον μετασχηματιστή. Μια στροφή της λαβής και ένας λείος κύλινδρος θα είναι στα χέρια σας! Ταυτόχρονα, σχηματίζεται μια λιωμένη κρούστα στην επιφάνεια του αφρού, η οποία κλείνει τους πόρους και αυξάνει την ακαμψία του.
Η εσωτερική κοιλότητα στο σώμα του πυραύλου επιλέγεται χρησιμοποιώντας έναν καυστήρα (11) - έναν σωλήνα από textolite που διέρχεται ελεύθερα από έναν άλλο σωλήνα (10) και στο τέλος έχει έναν μικρό βρόχο από σύρμα νιχρώμου (21). Αυτή η οπή βαθμονομείται αφού αφαιρεθεί το σώμα από το μηχάνημα με άλλο καυστήρα (22). Το άκρο του αντιστοιχεί σε διάμετρο με το προηγούμενο, αλλά το θερμαντικό στοιχείο του βρίσκεται στο πλάι, το οποίο σας επιτρέπει να το χρησιμοποιήσετε για να δώσετε στην εσωτερική κοιλότητα τη διάμετρο που χρειάζεστε.
Με ένα θερμικό κόφτη (19) με εναλλάξιμα ακροφύσια, μπορείτε εύκολα να κόψετε μύτη (και την πρύμνη) οποιουδήποτε σχήματος, επομένως η κατασκευή σωμάτων μοντέλων πυραύλων σε ένα τέτοιο μηχάνημα αποδεικνύεται αρκετά απλή. Ταυτόχρονα, δεν μπορούν καν να βαφτούν, παρά μόνο να διακοσμηθούν με αυτοκόλλητο έγχρωμο πλαστικό και ... αυτό είναι!
Σταθεροποιητές από λεπτό χαρτόνι ή πολυστυρένιο είναι κολλημένοι στη θήκη στις τομές που γίνονται σε αυτό, μετά από τις οποίες είναι ήδη δυνατή η εισαγωγή ενός προπαρασκευασμένου κινητήρα, ενός συστήματος αλεξίπτωτου σε αυτό και η εκκίνηση αυτού του μοντέλου. Φυσικά, δεν θα είναι δυνατό να σημειωθούν ρεκόρ σε τέτοια μοντέλα, αλλά είναι ακριβώς τα κατάλληλα για την προετοιμασία των “μελλοντικών Βασίλισσων”!
Επιπλέον, ακόμη και σταθεροποιητές και αυτοί μπορούν να κατασκευαστούν από αφρό, αν χρησιμοποιήσετε τον απλούστερο σπιτικό αφροκόπτη από λεπίδα σιδηροπρίονο!
Σπιτικός κόφτης από λεπίδα σιδηροπρίονος
Μπορείτε επίσης να φτιάξετε ένα μοντέλο υποβρυχίου με κινητήρα από καουτσούκ από αφρώδες πλαστικό. Όπως αυτό που φαίνεται στην παρακάτω εικόνα. Και πάλι, όλα τα φτιαγμένα μπορούν να γίνουν σε μια μηχανή θερμικού αφρού. Και κάντε το πολύ γρήγορα. Και μετά ... βάλτε όλα αυτά τα εξαρτήματα σε ένα κουτί, προσθέστε πολύχρωμες οδηγίες, οι οποίες θα πρέπει να αναφέρουν πού να αγοράσετε το ballast και πώς να το τοποθετήσετε στο μοντέλο και ... να το προσφέρετε στην αγορά σε πολύ φθηνή τιμή. Παρεμπιπτόντως, τα χρώματα (ακρυλικά, δεν διαβρώνουν τον αφρό!) αγοράζονται επίσης ξεχωριστά.
Στο ίδιο μηχάνημα μπορείτε να φτιάξετε και θήκες για πέταγμα (ρίψη!) μοντέλων με αεροπλάνο.
Αλλά μικρά, εσωτερικά, μοντέλα μπορούν να κολληθούν μεταξύ τους από φύλλο πολυστυρενίου, το οποίο δεν είναι πρόβλημα να αγοράσετε σήμερα. Για να τα εκτοξεύσετε όμως, καθώς, ωστόσο, είναι αρκετά πιθανό να εκτοξευθείτε χωρίς κινητήρα και μοντέλο πυραύλων, θα χρειαστείτε ... πνευματικό εκτοξευτή.
Το γεγονός είναι ότι ακόμη και ο πιο απλός κινητήρας πυραύλων δεν είναι τόσο εύκολο να κατασκευαστεί, και ακόμη και αυτή είναι μια επικίνδυνη επιχείρηση, παρεμπιπτόντως. Θα πρέπει πάντα να τους φοβάστε - "ανεξάρτητα από το πώς συμβαίνει κάτι"! Ωστόσο, τίποτα δεν σας απειλεί εάν συναρμολογήσετε την εγκατάσταση Pneumostart και ξεκινήσετε να λανσάρετε τα μοντέλα σας με τη δύναμη του πεπιεσμένου αέρα. Προσωπικά έφτιαξα ένα μόνος μου το 1987 για μια τηλεοπτική μετάδοση στην πόλη Kuibyshev (τώρα Σαμάρα), όπου για τρία χρόνια φιλοξένησα τηλεοπτικά προγράμματα για νέους τεχνικούς με την ονομασία «School Country Workshop».
Ο εκτοξευτής συσκευής "Pneumostart" είναι ξεκάθαρος από το σχήμα. Στην πραγματικότητα, αυτή είναι μια συνηθισμένη αντλία που κατασκευάζεται από οτιδήποτε, συμπεριλαμβανομένου ενός σωλήνα νερού ή ακόμα και ενός δοχείου nitrophos, αν και τα τελευταία καλύτερα να μην χρησιμοποιούνται. Μια ξύλινη βάση (Β) είναι προσαρτημένη στον κύλινδρο (Α), μετά από την οποία είναι απαραίτητο να κατασκευαστεί ένα έμβολο (C) που εφαρμόζει σφιχτά σε αυτό, το οποίο μπορεί να είναι είτε μεταλλικό είτε ξύλινο (D).

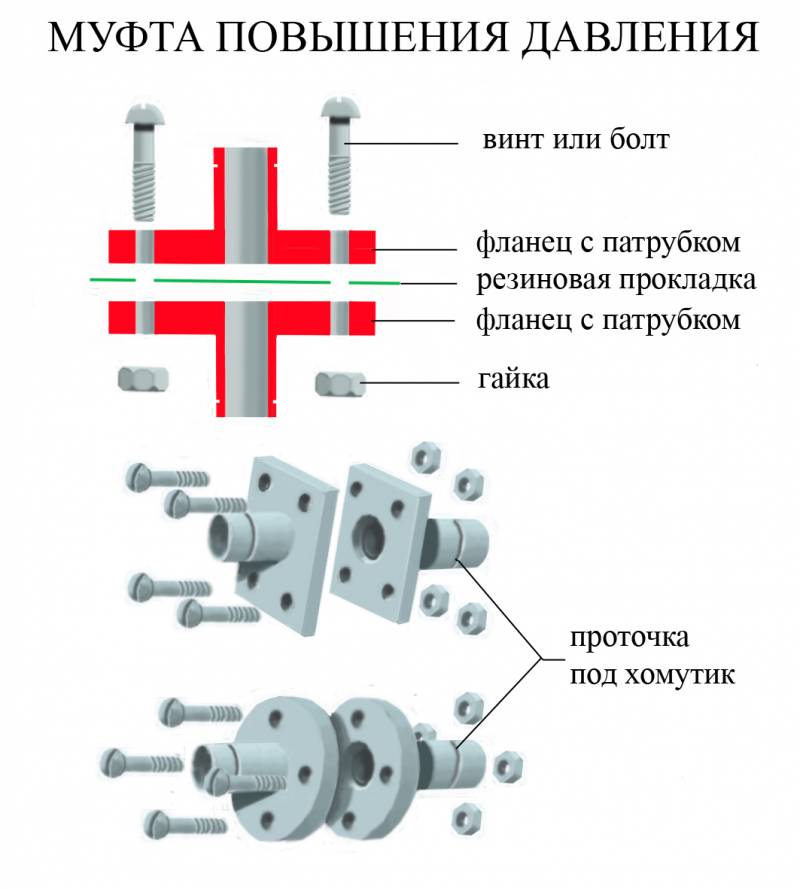

Το κύριο χαρακτηριστικό του σχεδιασμού είναι ο συμπλέκτης αύξησης πίεσης (D) που τοποθετείται στον σωλήνα εκτόξευσης. Είναι κατασκευασμένο από δύο μέρη που συνδέονται μεταξύ τους με βίδες (ο ευκολότερος τρόπος για να το κάνει κάποιος μόνος του), ωστόσο, μια σύνδεση μπαγιονέτ είναι επίσης αρκετά εφαρμόσιμη εδώ.
Είναι δυνατόν κάποιος από τους αναγνώστες του VO να προσφέρει το δικό του, πιο πρακτικό και ορθολογικό σχέδιο;
Σε τι χρησιμεύει αυτός ο συμπλέκτης;
Αλλά για τι: να αυξήσει την πίεση που αναπτύσσει ο εκτοξευτής. Το γεγονός είναι ότι πριν από την εκκίνηση του μοντέλου, ένα λεπτό καουτσούκ από ένα μπαλόνι εισάγεται ως μεμβράνη μεταξύ των μισών του συνδέσμου και αυτό είναι συνήθως αρκετό. Ένα μοντέλο αεροπλάνου ή πυραύλου τοποθετείται στον σωλήνα, μετά από τον οποίο πρέπει απλώς να πιέσετε το έμβολο με δύναμη. Όταν η πίεση του αέρα σπάσει την ελαστική μεμβράνη, το μοντέλο θα φυσήξει αμέσως. Επιπλέον, τα μοντέλα που μπορούν να λανσαριστούν χρησιμοποιώντας την εγκατάσταση Pneumostart μπορούν να κατασκευαστούν τόσο από αφρώδες πλαστικό όσο και από συνηθισμένο χαρτί.
Είναι περίεργο ότι με βάση αυτή την εγκατάσταση μπορεί να γίνει ένα ενδιαφέρον παιχνίδι "αερομαχίας", το οποίο καταδεικνύει ξεκάθαρα τη δράση της σύγχρονης αεράμυνας στα παιδιά!
Δύο εγκαταστάσεις μπορούν να κάνουν ένα εξαιρετικό σύνθετο παιχνίδι «σύστημα αεράμυνας».
Η μία εγκατάσταση είναι για την εκτόξευση ενός αεροσκάφους, η δεύτερη για έναν πύραυλο που θα πρέπει να το ρίξει κάτω! Το παιχνίδι δίνει μια οπτική αναπαράσταση της δουλειάς των πυραύλων και της αεράμυνας γενικότερα, και επίσης αναπτύσσει στα παιδιά μια αίσθηση σκοπού και χώρου, που θα τους φανεί χρήσιμο όταν μπουν πίσω από το τιμόνι του δικού τους αυτοκινήτου!
PS
Ο συγγραφέας και η διοίκηση του ιστότοπου είναι ευγνώμονες στον A. Sheps για τις εικονογραφήσεις που έκανε για αυτό το άρθρο.
